Автомобиль Chevrolet Aveo (Шевроле Авео)Все автомобили » Chevrolet Aveo (Шевроле Авео) . 4.1.2Механическая коробка передач(D16)
1. Роликовый подшипник, 2. Ведомый вал КПП, 3. Составная шайба, 4. Охватывающее кольцосоставной шайбы, 5. Ведомая шестерня 4-й передачи, 6. Игольчатый подшипник, 7.Блокировочные кольца синхронизатора 3-й и 4-й передач, 8. Муфта переключения 3-й и 4-й передач в сборе, 9, Сухари-фиксаторы муфты переключения 3-й и 4-й передач, 10. Пружинная распорка сухарей-фиксаторов 3-й и 4-й передач, 11. Шайба, 12. Пружинное кольцо, 13. Ведомая шестерня 3-й передачи, 14. Составная шайба, 15. Охватывающее кольцо составной шайбы, 16. Ведомая шестерня 2-й передачи, 17. Игольчатый подшипник, 18. Внутреннее блокировочное кольцо синхронизатора, 19. Промежуточное блокировочное кольцо синхронизатора, 20. Наружное кольцо блокировочное синхронизатора, 21. Муфта переключения 1 -й и 2-й передач с ведомой шестерней задней передачи, 22. Сухари-фиксаторы 1-й и 2-й передач, 23. Пружинная распорка сухарей-фиксаторов 1 -й и 2-й передач, 24. Шайба, 25. Пружинное кольцо. 26. Ведомая шестерня 1-й передачи, 27. Игольчатый подшипник, 28. Упорный игольчатый подшипник, 29. Шайба упорного игольчатого подшипника, 30. Стопорное кольцо, 31. Шарикоподшипник с пазом, 32. Составная шайба, 33. Охватывающее кольцо составной шайбы, 34. Ведомая шестерня 5-й передачи, 35. Игольчатый подшипник, 36. Блокировочное кольцо синхронизатора. 37, Муфта включения 5-й передачи, 38. Распорное пружинное кольцо сухарей-фиксаторов муфты включения 5-й передачи, 39. Сухари-фиксаторы муфты включения 5-й передачи, 40. Стопорное кольцо. 41. Подшипник ведущего вала 42. Входной ведущий вал, 43. Блок шестерен ведущего вала. 44. Болт, 45. Стопорное кольцо, 46. Кольцо подшипника блока шестерен, 47. Шарикоподшипник с пазом, 48. Ведущая шестерня 5-й передачи, 49. Стопорное кольцо, 50. Шайба 51. Промежуточная шестерня заднего хода, 52. Ось промежуточной шестерни заднего хода, 53. Шарик. Особенностью КПП D16 является применение тройных блокировочных колец в механизме синхронизатора 1-й и 2-й передач. Остальные синхронизаторы оснащены обыкновенными одиночными блокировочг ными кольцами. Задний ход включается при помощи скользящей промежуточной шестерни, входящей при включении в зацепление с шестернями ведущего и ведомого валов. Ведомой шестерней задней передачи является зубчатый венец на муфте включения 1 -2-й передач. Технические характеристики

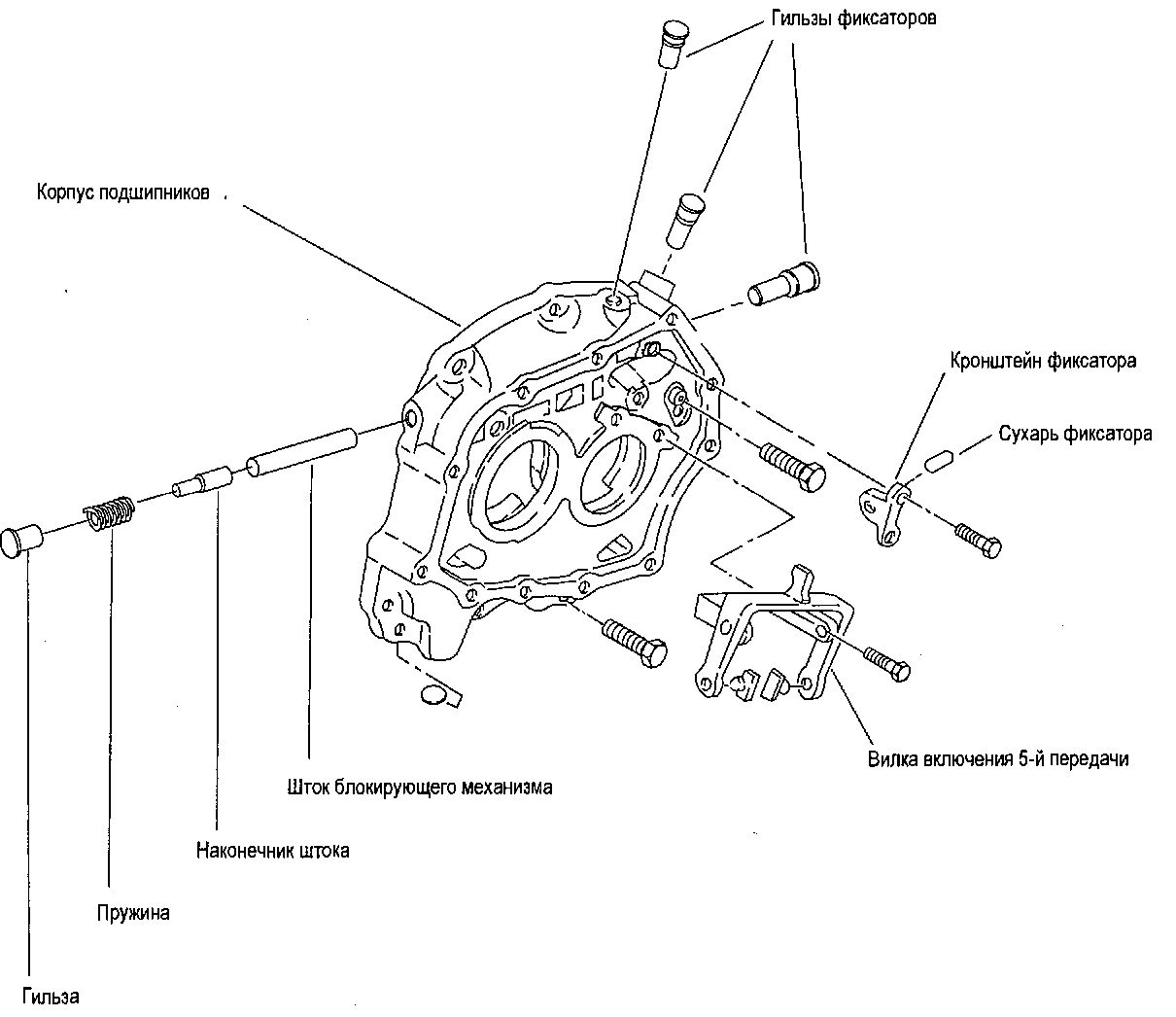

Корпус подшипников КПП D16
|
|||||||||||||||||||||||||||||||||
