Автомобиль Chevrolet Aveo (Шевроле Авео)

4.5 Сборка основных узлов

Сборка основных узлов

Сборка

1. Соедините ведомый и ведущий валы.

2. Сожмите стопорное кольцо у основания ведомого вала и удерживайте его с помощью держателя.

3. Держите стопорное кольцо у основания входного вала с помощью круглогубцев.

4. Установите коренной и входной валы на опорную пластину.

5. Отпустите стопорное кольцо коренного вала и стопорное кольцо входного вала.

6. Поставьте вилку 1 -й и 2-й передач.

7. Установите рычаг 5-й передачи в опорную пластину.

8. Установите удерживающий штифт штока/вилки 3-4-й передач.

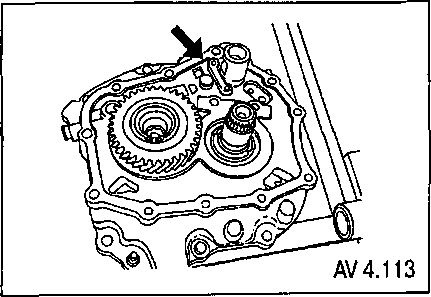

9. Установите упорный кронштейн на корпус подшипников.

10. Установите шток/вилку 1-й и 2-й передач на корпус подшипников.

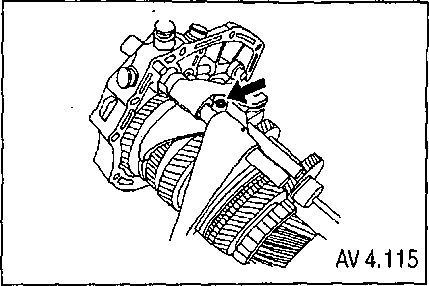

11. Установите удерживающий штифт вилки 1-2-й передач.

12. Установите упорный кронштейн и затяните винты крепления моментом 7 Нм.

13. Установитешток/вилкупередачизадне-го хода в корпус подшипников.

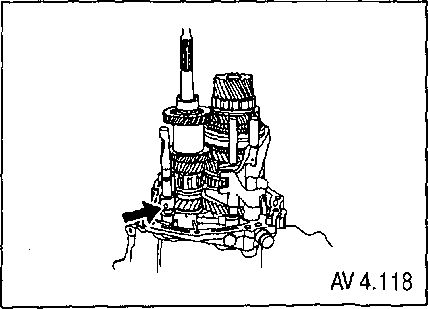

14. Установите фиксирующий штифт штока/вилки передачи заднего хода.

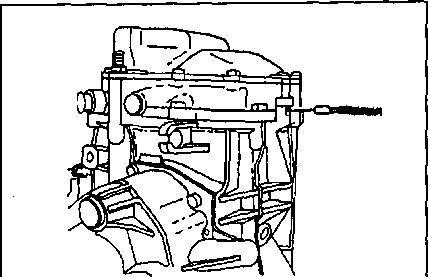

15. Установите фиксирующий штифт штока и пружину в отверстие фиксатора.

16. Установите фиксаторы штока 4-й передачи.

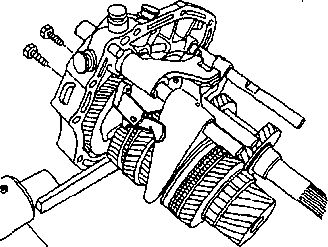

17. Наживите болты и установите соединитель 5-й передачи на корпус подшипников, используя защелку.

Затяжка

Затяните болты соединителя с усилием 7Нм.

18. Установите ведущую шестерню 5-й передачи.

19. Закрепите шестерню 5-й передачи стопорным кольцом.

20. Установите упорные шайбы, удерживающее кольцо и игольчатый подшипник в узел 5-й передачи коренного вала.

21. Установите блокирующее кольцо синхронизатора на ведомую шестерню 5-й передачи коренного вала.

22. Установите узел ведомой шестерни 5-й передачи ведомого вала.

23. Установите ступицу муфты включения 5-й передачи.

24. Установите стопорное кольцо, удерживающее узел 5-й передачи.

25. Установите вилку включения 5-й передачи и затяните винты крепления вилки шестерни 5-й передачи моментом 22 Нм.

26. Включите 2-ю передачу.

27. Установите корпус подшипников с присоединенными к нему валами и затяните винты крепления моментом 22 Нм.

29. Установите привод спидометра и затяните винт крепления моментом 4 Нм.

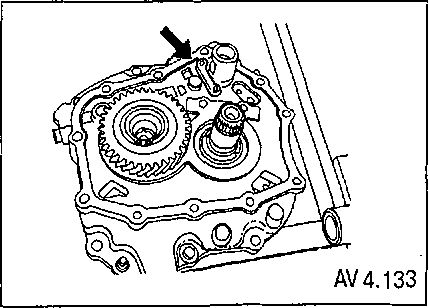

30. Установите шток переключения, переключающий рычаг и штифт.

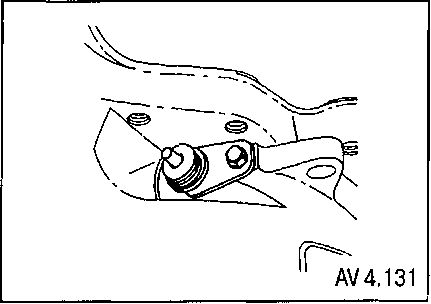

31. Установите стопорное кольцо, втулку, пружину и промежуточный рычаг. 33. Включите нейтральную передачу.

34. Установите крышку рычага переключения и затяните винты крепления моментом 22 Нм.

35. Установите крышку коробки передач и затяните винты крепления моментом 18 Нм.

36. Установите коробку передач на автомобиль.
