Автомобиль Chevrolet Aveo (Шевроле Авео)

7.7.5 Замена задних тормозных колодок

Замена задних тормозных колодок

Снятие

1. Поднимите и хорошо зафиксируйте автомобиль.

2. Снимите задние колеса.

3. Промаркируйте положение колес относительно ступиц колес.

4. Ослабьте трос стояночного тормоза.

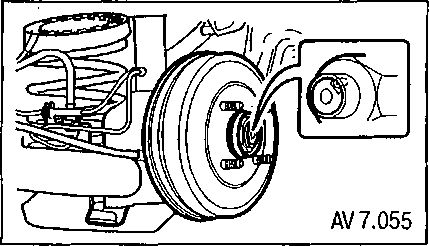

5. Снимите гайку барабана и барабан.

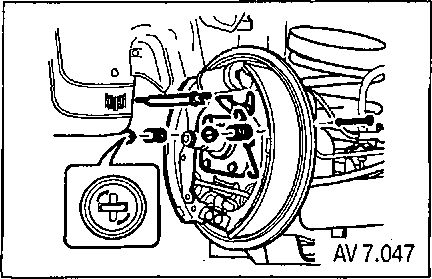

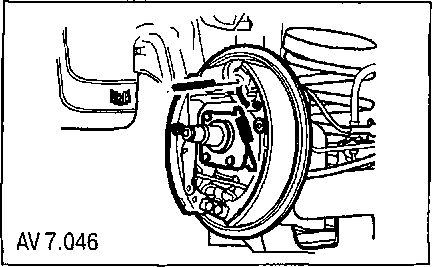

6. Отпустите прижимную пружину ведущей тормозной колодки. (На рисунке показан вариант с АБС.)

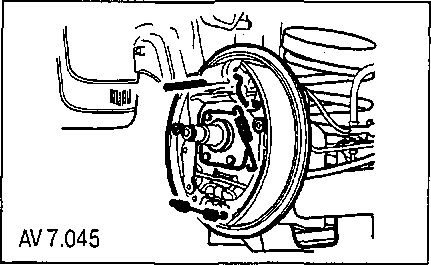

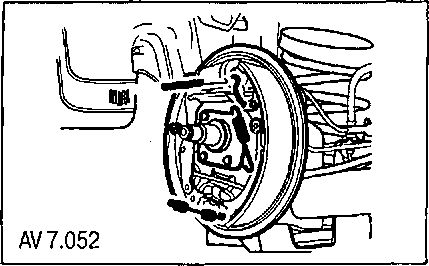

7. Отсоедините верхнюю пружину ведущей колодки, чтобы ослабить натяжение на верхней стяжной пружине.

8. Снимите верхнюю стяжную пружину и регулировочное устройство.

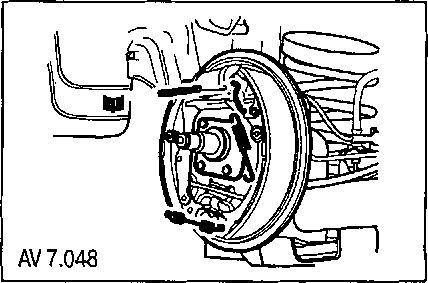

9. Разъедините отжимную тормозную колодку и фрикционные накладки, удерживая стяжную пружину.

10. Отсоедините тормозную колодку и фрикционные накладки на правой стороне.

11. Снимите нижнюю стяжную пружину.

Установка

1. Измерьте минимальную толщину тормозной накладки.

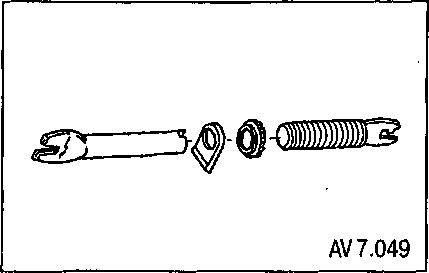

2. Очистите и смажьте регулировочное устройство.

Примечание: если прочность и качество каких-либо частей являются сомнительными из-за перегрева, чрезмерного напряжения или износа, необходимо заменить тормозные колодки, пружины или регулировочное устройство.

3. Произведите осмотр резьбы регулировочного устройства в отношении равномерного вращения.

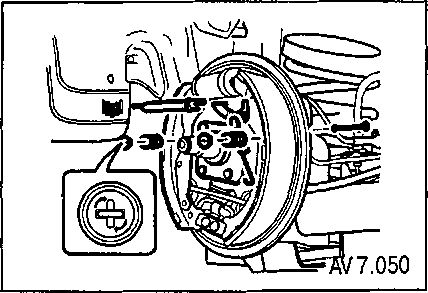

4. С помощью прижимной пружины, шайбы и шплинта установите ведущую тормозную колодку с фрикционной накладкой.

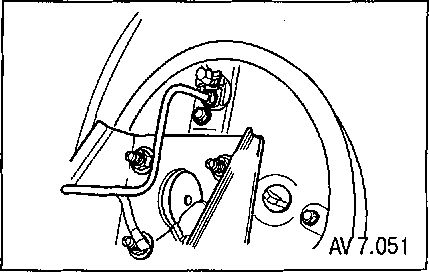

5. Проверьте, чтобы трос стояночного тормоза был правильно проложен и присоединен к рычагу колодок.

Примечание: не перетягивайте нижнюю стяжную пружину.

6. Прикрепите нижнюю стяжную пружину к тормозной колодке.

7. Поместите ведущую тормозную колодку с регулировочным устройством напротив опорного щита.

8. Прикрепите нижнюю стяжную пружину к ведущей тормозной колодке.

9. Установите регулировочное устройство.

10. Насколько возможно вкрутите регулировочное устройство внутрь.

11. Поставьте зажим пружины к опорному щиту.

12. С помощью прижимной пружины установите ведущую тормозную колодку.

13. Присоедините верхнюю пружину ведущей колодки, которая дает натяжение верхней стяжной пружине.

Примечание: не перетягивайте верхнюю стяжную пружину.

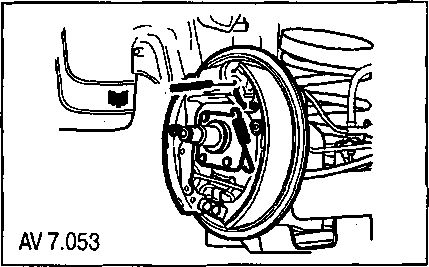

14. Установите верхнюю стяжную пружину.

Примечание: гайка не должна сильно затягиваться на конце регулировочного устройства.

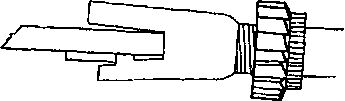

15. Передустановкойтормозногобарабана удостоверьтесь, что гайка регулировочного устройства закручена до конца.

16. Установите тормозной барабан и затяните его винтом крепления.

Затяжка

Затяните винт крепления тормозного барабана моментом 200 Нм.

17. Установите задние колеса.

18. Отрегулируйте тормоза задних колес.

19. Отрегулируйте стояночный тормоз.

20. Опустите автомобиль.
