Автомобиль Chevrolet Aveo (Шевроле Авео)

7.5.7 Снятие и установка вакуумного усилителя

Снятие и установка вакуумного усилителя

Снятие

1. Отсоедините электрический разъем от бачка.

2. Для автомобилей с механической коробкой передач отсоедините зажим подсоединения шланга сцепления к главному тормозному цилиндру.

3. Заглушите шланг и отверстия главного тормозного цилиндра так, чтобы не вытекала жидкость.

4. Снимите гайки крепления главного тормозного цилиндра.

5. Слегка нажмите на главный тормозной цилиндр и выдвиньте его с направляющей. Не отсоединяйте тормозные трубки.

6. Снимите уплотнитель корпуса усилителя,

7. Снимите зажим подсоединения вакуумного шланга к усилителю (на рисунке показано соединение двигателя DOHC).

8. Отсоедините выключатель лампы тормоза.

9. Снимите пружину педали тормоза.

10. Отсоедините зажим и шпильку штока от кронштейна педали в сборе.

11. Снимите гайки крепления усилителя и кронштейна к задней панели моторного отсека.

12. Снимите усилитель и кронштейн.

13. Снимите гайки крепления усилителя к кронштейну, а затем усилитель.

14. Снимите резиновый кожух и фиксатор.

15. Снимите шток.

16. Снимите регулировочную трубку со штока.

17. Снимите шестигранную гайку.

Установка

1. Проверьте шток и регулировочную трубку на предмет повреждения и надлежащей пригонки.

2. Затяните шестигранную гайку штока усилителя и регулировочную трубку моментом 18 Нм.

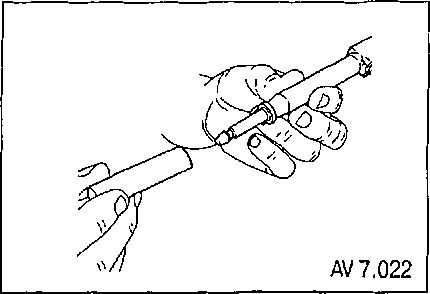

3. Установите шток в регулировочную трубку, а затем фиксатор.

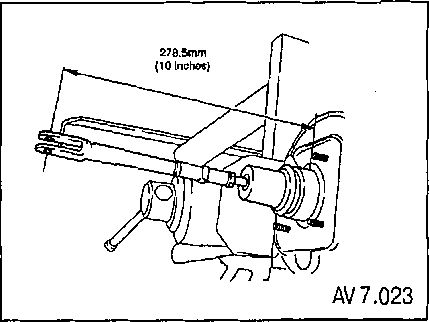

4. Измерьте расстояние от усилителя до центра отверстий вилки.

Внимание: это расстояние должно быть 278,5 мм.

5. Установите резиновый кожух на усилитель.

6. Установите кронштейны на усилитель и затяните гайки крепления моментом 22 Нм.

7. Установите усилитель и кронштейн в сборе на заднюю панель моторного отсека и затяните гайки крепления моментом 24 Нм.

8. Соедините главный тормозной цилиндр с усилителем и затяните гайки крепления моментом 24 Нм.

9. Присоедините новый вакуумный шланг к усилителю (на рисунке показано соединение двигателя DOHC)

10. Установите новые зажимы на вакуумный шланг.

11. Установите шпильку штока на кронштейн педали тормоза в сборе и установите зажим и пружину.

12. Установите выключатель лампы.
