2.10.2 Общее описание системы охлаждения

Общее описание системы охлаждения

Система охлаждения обеспечивает надлежащую температуру во всех рабочих режимах двигателя.

Система охлаждения состоит из радиатора и системы циркуляции, вентиляторов, термостата, насоса охлаждающей жидкости.

Зубчатый ремень ГРМ приводит во вращение насос охлаждающей жидкости.

Насос обеспечивает циркуляцию охлаждающей жидкости (ОЖ) в системе. ОЖпрохо-дитчерез проходы водяной рубашки в блоке двигателя, впускного коллектора и головки цилиндров. Когда ОЖ достигнет рабочей температуры термостата, он открывается. После этого жидкость ОЖ в радиатор, где она охлаждается.

Система направляет некоторое количество ОЖ к теплообменнику отопителя.

Расширительный бачок подключен к радиатору для компенсации расширения жидкости. Расширительный бачок обеспечивает необходимый уровень ОЖ в двигателе.

Система охлаждения в этом автомобиле не оборудована пробкой радиатора или заливной горловиной. Жидкость заправляется через расширительный бачок.

Расширительный бачок является прозрачным пластмассовым резервуаром, похожим на бачок омывателя.

Расширительный бачок подключается одним шлангом к радиатору, а другим шлангом - к системе охлаждения. В процессе движения ОЖ расширяется. Доля расширенной ОЖ выходит из радиатора и двигателя в расширительный бачок. Воздух, попавший в радиатор и двигатель, также вытесняется в расширительный бачок.

После остановки двигателя ОЖ охлаждается и сжимается. Вытесненная жидкость возвращается назад в радиатор и двигатель. Это помогает поддержать уровень жидкости на необходимом уровне в любое время и позволяет повысить качество охлаждения.

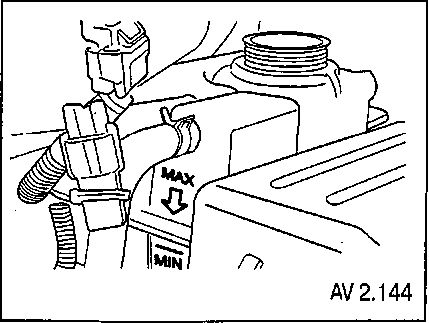

Обеспечьте уровень жидкости на уровне между отметками MIN и МАКС на расширительном бачке при холодной системе.

1. Подайте давление на крышку от 120 до 160КПа.

2. Подождите 10 с и проверьте давление на приборе для проверки герметичности, установленном на колпачке.

Если давление, зафиксированное прибором для проверки давления системы охлаждения, упадет ниже 80 КПа, замените крышку расширительного бачка.
