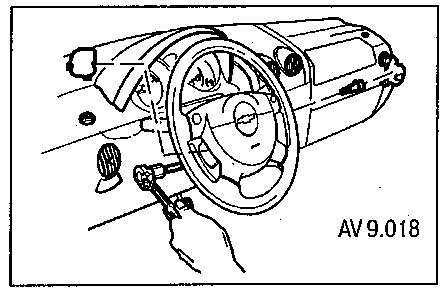

Автомобиль Chevrolet Aveo (Шевроле Авео)Все автомобили » Chevrolet Aveo (Шевроле Авео) . 9.3. Работы по снятию и установке элементов системы пассивной безопасности9.3.1 Работы по снятию и установке элементов системы пассивной безопасности Внимание: все работы на автомобиле необходимо проводить при отсоединенных клеммах аккумуляторной батареи. 1. Отключение подушки безопасности 2. Снятие и установка модуля подушки безопасности водителя 3. Снятие и установка «часовой пружины» 4. Снятие и установка модуля надувной подушки пассажира 5. Снятие и установка блока индикации и диагностики (БИД) . 6. Снятие и устано... 9.3.2 Отключение подушки безопасности Поверните рулевое колесо в положение прямо-вперед. Поверните выключатель зажигания в положение LOCK и извлеките ключ. Снимите предохранитель подушки безопасности F8 в блоке предохранителей панели приборов и подождите более одной минуты, чтобы разрядился конденсатор подушки безопасности. ... 9.3.3 Снятие и установка модуля подушки безопасности водителя
Открутите два винта крепления модуля подушки безопасности водителя (при установке винты подлежат замене).
Отсоедините разъем модуля.
Снимите модуль подушки безопасности с рулевого колеса.
При установке затяните новые винты моментом 8 Нм.
...9.3.4 Снятие и установка «часовой пружины»
Сняв модуль подушки безопасности водителя, снимите рулевое колесо.
Открутите винты крепления верхней и нижней крышки рулевой колонки.
Снимите крышки.
Разъедините разъем звукового сигнала и разъемы внизу рулевой колонки.

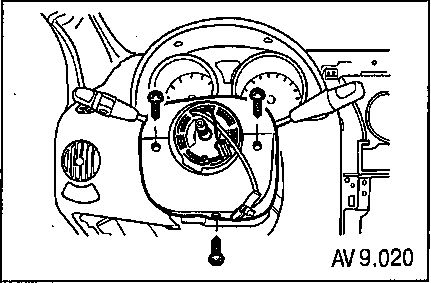

Открутите винты и снимите часовую пружину с рулевой колонки (при установке винты подлежат замене).
Во время установки произведите регулировку часовой пружины и затяните новы...9.3.5 Снятие и установка модуля надувной подушки пассажира

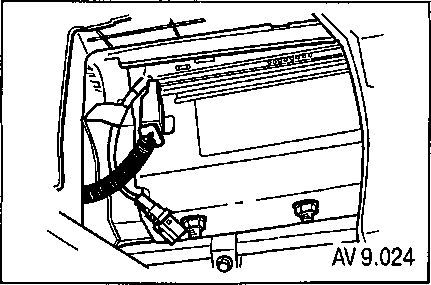

Снимите отделение для перчаток.
Разъедините желтый электрический разъем.
Открутите винты крепления модуля подушки.
Извлеките модуль.
При установке затяните винты крепления моментом 11 Нм.
...9.3.6 и установка блока индикации и диагностики (БИД) .

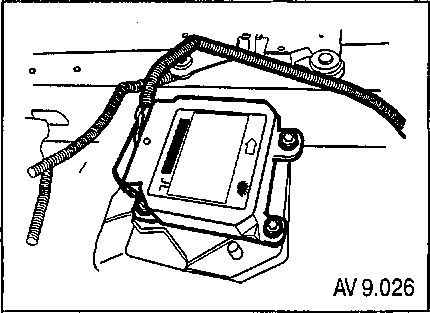

Снимите напольную консоль.
Снимите затвор, фиксирующий разъем БИД.
Отсоедините электрический разъем. Открутите винты крепления.
Снимите блок
При установке затяните винты крепления блока моментом 10 Нм.
...9.3.7 Снятие и установка датчика роковой подушки безопасности
Снимите отделку центральной стойки
Снимите винты крепления датчика боковой подушки безопасности
Снимите датчик боковой подушки безопасности
При установке затяните винты крепления моментом 8 Нм
...
|
