Автомобиль Chevrolet Aveo (Шевроле Авео)Все автомобили » Chevrolet Aveo (Шевроле Авео) . 2.5. Техническое обслуживание и ремонт2.5.1 Техническое обслуживание и ремонт
Внимание: перед проведением любых работ на двигателе следует отключить отрицательный провод от аккумуляторной батареи.
Внимание: перед проведением работ, связанных с разгерметизацией топливной системы, следует снизить давление в системе. Для этого следует дать двигателю поработать при отключенном топливном насосе до того, как он самопроизвольно остановится. После этого следует вращать двигатель...2.5.2 Снятие и установка крышки клапанного механизма
Для снятия клапанной крышки следует отсоединить шланг системы вентиляции картера от клапанной крышки. Затем отключить провода зажигания от свечей и катушки зажигания и снять катушку зажигания. Крышка крепится к корпусу подшипников распределительного вала восемью винтами, которые при установке крышки следует затянуть моментом 10 Нм.
...2.5.3 Снятие и установка головки блока цилиндров
Снятие

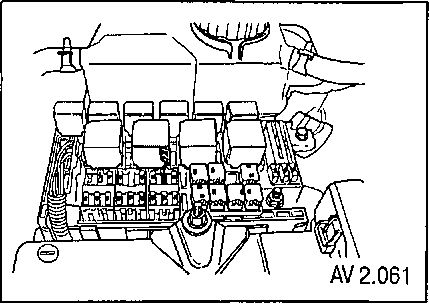

Проведите операцию снижения давления в топливной системе. Для этого следует дать двигателю поработать в течение 10 секунд при отключенном топливном насосе. Для отключения топливного насоса следует извлечь предохранитель (AV 2.003).
1. Извлеките предохранитель питания топливного насоса.
2. Запустите двигатель.
3. После того как двигатель остановится, запустите его снова ...2.5.4 Снятие и установка распределительного вала
Снятие
1. Снимите зубчатый ремень.
2. Отключите вентиляционную трубку на крышке газораспределительного механизма.
3. Снимите винты клапанной крышки.
4. Снимите клапанную крышку.
5. Снимите прокладку клапанной крышки.
6. Установите приспособление для сжатия клапанной пружины.
7. Снимите роликовые нажимные рычаги (рокеры) с помощью приспособления для сжати...2.5.5 Проверка и регулировка натяжения зубчатого ремня привода ГРМ
Регулировка
1. Отключите отрицательный кабель аккумуляторной батареи.
2. Отключите разъем датчика температуры подаваемого воздуха.

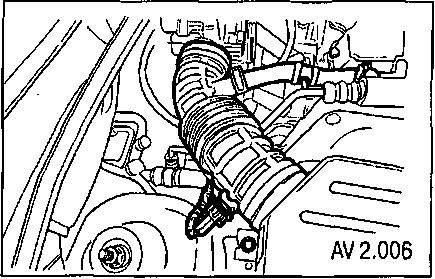

3. Отсоедините воздуховод от корпуса дроссельной заслонки.
4. Отключите трубку вентиляции картера от клапанной крышки.
6. Снимите корпус воздушного фильтра.
7. Снимите правое переднее колесо.
8. Снимите брызговик правого пере...2.5.6 Снятие и установка зубчатого ремня привода ГРМ
Снятие
1. Отключите отрицательный кабель аккумуляторной батареи.
2. Отключите разъем датчика температуры подаваемого воздуха.
3. Отсоедините воздуховод от корпуса дроссельной заслонки.
4. Снимите корпус воздушного фильтра.
5. Снимите правое переднее колесо.
6. Снимите брызговик правого переднего колеса.
7. Снимите ремень привода вспомогательных механизмо...2.5.7 Измерение давления масла
1. Снимите брызговик правого колеса.
2. Снимите разъем датчика давления масла.
3. Установите переходник на место датчика давления масла.
4. Подключите манометр к переходнику.
5. Запустите двигатель и проверьте давление масла на холостом ходу и при температуре двигателя 80°С.
Примечание. Минимальное давление масла должно составлять 30 кПа (0,3 бар).
6. Загл...2.5.8 Снятием установка масляного насоса
Снятие
1. Отключите отрицательный кабель аккумуляторной батареи.
2. Снимите зубчатый ремень.
3. Снимите заднюю часть кожуха привода ГРМ.
4. Отключите разъем датчика давления масла.

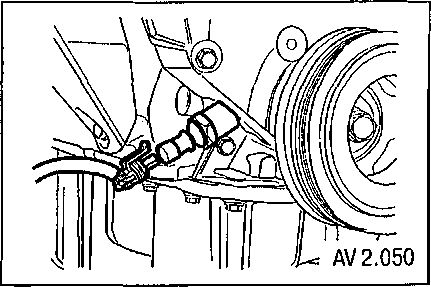

6. Снимите датчик положения коленчатого вала.
7. Снимите масляный картер.
8. Снимите маслоприемник и винты крепления кронштейна.
9. Снимите винты крепления масляного нас...2.5.9 Снятие и установка поддона масляного картера
Снятие
1. Слейте моторное масло из двигателя.
2. Отключите задний датчик кислорода (H02S).
3. Отсоедините фланцы крепления каталитического конвертера к выпускному коллектору и приемной трубе глушителя.
4. Снимите винты крепления поддона масляного картера.
5. Снимите поддон масляного картера.
Очистка
1. Очистите поверхность масляного картера, контактирующую с ...2.5.10 Снятие и установка рамы силового агрегата
Необходимые инструменты: подставка под двигатель.
Снятие
1. Отключите отрицательный кабель аккумуляторной батареи.
2. Снимите корпус воздушного фильтра.
3. Обеспечьте опору двигателя с помощью подставки.
4. Снимите болты крепления кронштейна рамы силового агрегата.
5. Снимите гайки крепления рамы двигателя.
6. Снимите раму силового агрегата.
Установка
1. У...2.5.11 Снятие и установка двигателя
Снятие
Примечание. На автомобилях с механической коробкой передач ее необходимо снять до снятия двигателя.
1. Снимите предохранитель топливного насоса.
2. Проведите процедуру снижения давления в топливном коллекторе.
3. Снимите капот.
4. Слейте моторное масло.
5. Отсоедините и изолируйте отрицательный кабель аккумуляторной батареи.
6. Отсоедините отрицательный каб...
|
