Автомобиль Chevrolet Aveo (Шевроле Авео)Все автомобили » Chevrolet Aveo (Шевроле Авео) . 7.6. Обслуживание и ремонт передних тормозов7.6.1 Обслуживание и ремонт передних тормозов 1. Замена передних тормозных колодок 2. Снятие и установка суппорта переднего дискового тормоза 3. Снятие и установка тормозного диска 4. Снятие и установка щитка тормозного диска 5. Ремонт суппорта переднего дискового тормоза ... 7.6.2 Замена передних тормозных колодок

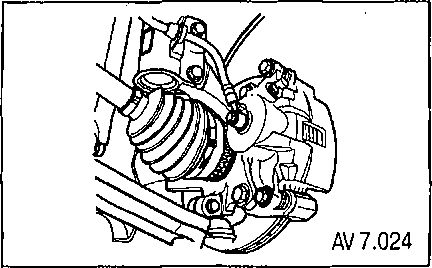

Снятие
1. Поднимите и хорошо зафиксируйте автомобиль.
2. Отметьте взаимные положения колеса и ступицы и снимите передние колеса.
3. Открутите нижний болт крепления оправы к скобе.
Внимание: для замены тормозных колодок не обязательно снимать скобу.
4. Оттяните корпус поршня суппорта вверх.
5. Снимите тормозные колодки.
Установка
1. Измерьте минимальную то...7.6.3 Снятие и установка суппорта переднего дискового тормоза

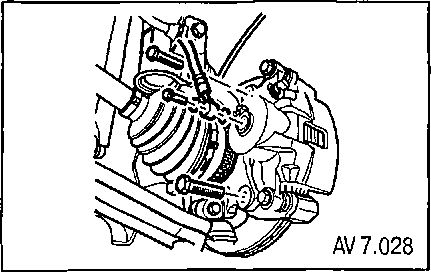

Снятие
1. Поднимите и хорошо зафиксируйте автомобиль.
2. Отметьте положение передних колес относительно ступиц и снимите колеса.
3. Удалите болт и шайбы крепления шланга к скобе тормоза.
4. Отсоедините тормозной шланг и закройте отверстия в скобе и тормозном шланге, чтобы предотвратить утечку жидкости и попадание внутрь грязи.
5. Удалите болты крепления скобы к пово...7.6.4 Снятие и установка тормозного диска

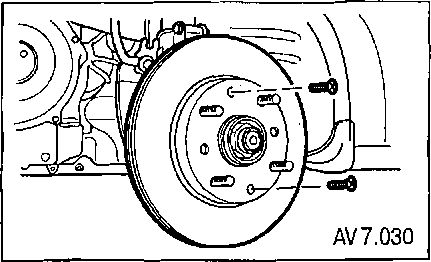

Снятие
Примечание: не допускайте повисания суппорта на тормозном шланге. Внимание: всегда заменяйте оба тормозных диска новыми.
1. Снимите суппорт, не отсоединяя тормозные шланги.
2. Снимите кронштейн суппорта.
3. Снимите с тормозного диска и ступицы переднего колеса винт крепления тормозного диска к ступице переднего колеса.
4. Снимите тормозной диск.
1. Осмотрите...7.6.5 Снятие и установка щитка тормозного диска

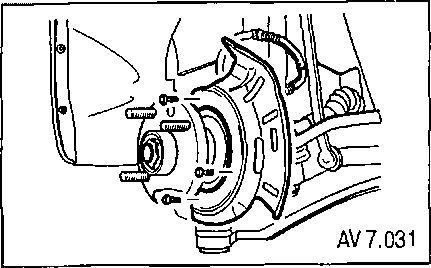

Снятие
1. Снимите тормозной диск.
2. Открутите винты защитного кожуха с поворотного кулака.
3. Снимите защитный кожух.
Установка
1. Установите защитный кожух.
2. Затяните винты крепления защитного кожуха к поворотному кулаку с моментом 4 Нм.
3. Установите тормозной диск.
...7.6.6 Ремонт суппорта переднего дискового тормоза
Разборка
1. Снимите скобу в сборе.
2. Удалите направляющий палец скобы, который соединяет корпус поршня скобы с оправой.
3. Снимите штуцер перепускного клапана и перепускной клапан.
4. Извлеките штифты и резиновые кожухи.
5. Снимите колодки переднего тормоза.
Предупреждение: не пытайтесь пальцами поймать поршень при снятии поршня со сжатым воздухом. Поршень может внеза...
|
